48Lフレーム

40×80mm アルミフレーム　スタンダードタイプです。

※現行フレームの在庫がなくなり次第、新しい断面形状へ順次切り替えとなります。
※変更による価格・外形寸法の変更はありません。

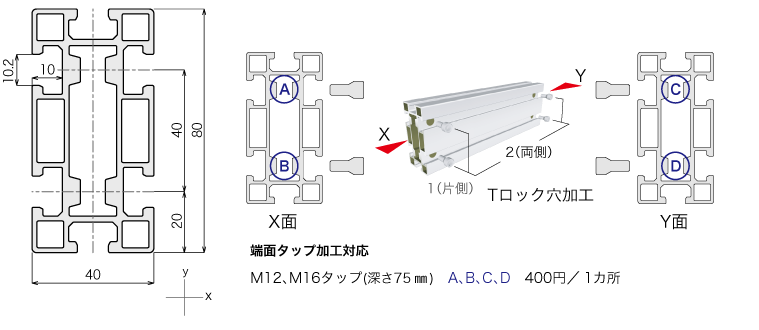

説明：48Lフレーム

F48L－－－

端面タップ加工（X面）
A	なし M12 M16
B	なし M12 M16

端面タップ加工（Y面）
C	なし M12 M16
D	なし M12 M16

端面タップ加工　最小フレーム寸法　mm
呼び径	片側加工	両側加工
M12・M16	115.0	230.0

NG加工指示
穴加工 1 と	端面タップ加工 A12, B12, A16, B16 は重複して加工できません
穴加工 2 と	端面タップ加工 A12, B12, A16, B16, C12, D12, C16, D16 は重複して加工できません
