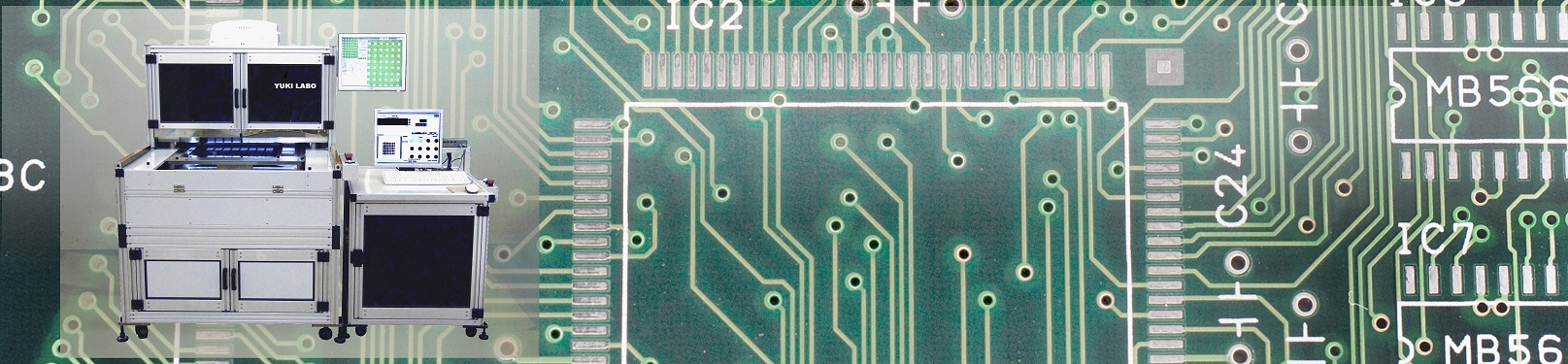

基板パターンチェッカ 開発中
プリント基板、セラミック基板、フレキシブル基板などの回路基板パターンを対象としたマシンビジン検査装置
高機能コンピュータでのシンプル構成による優れたコストパフォーマンス
トレースアルゴリズムとパターンマッチングの
幅や間隔、断線、短絡などの異常検出を高精度におこないます
基板の検査専用に開発された光源
銅箔面と基板面のコントラストが最大となる光学設計に
よりマシンビジョン検査に有利な画像取得が可能です。

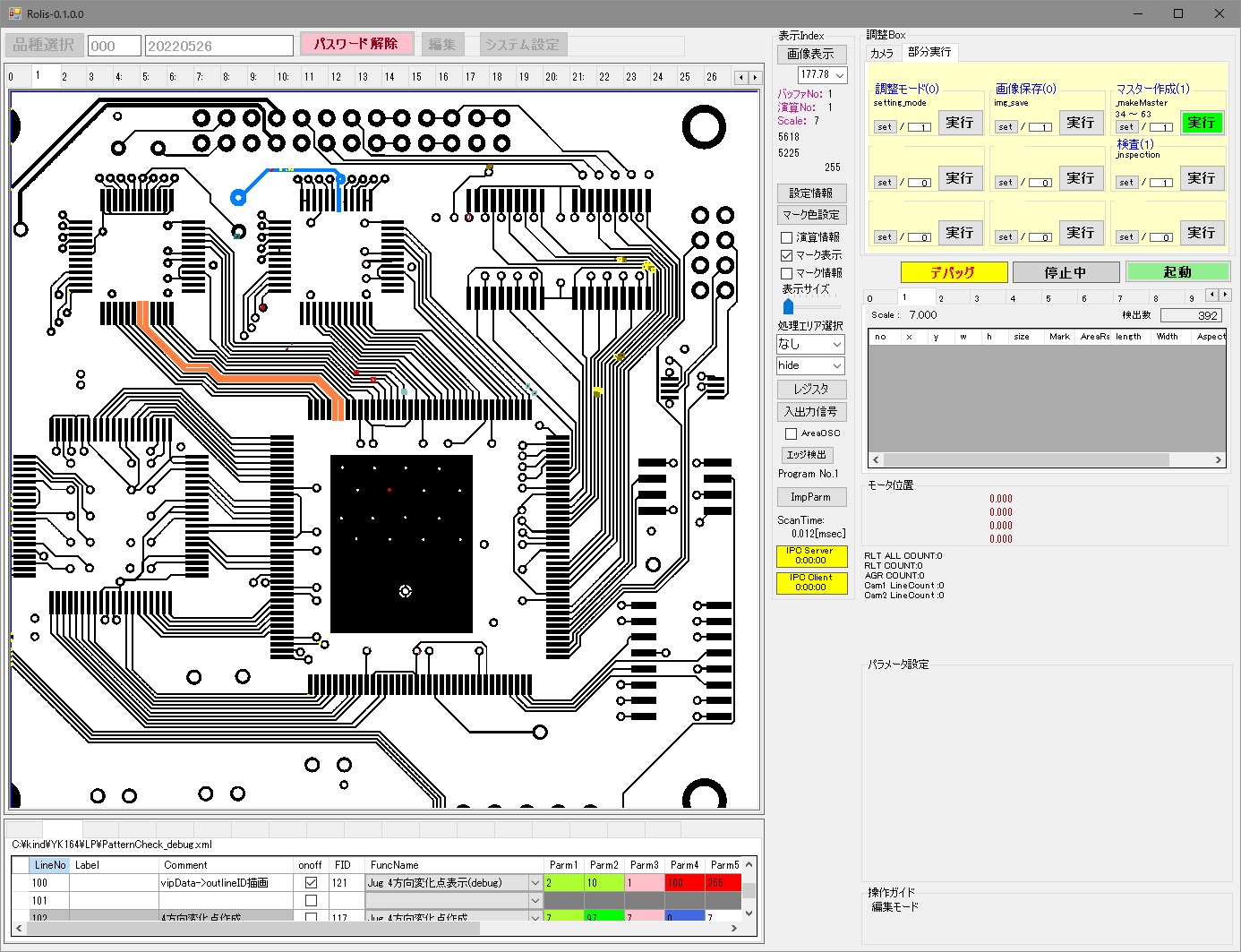

検査画面
サンプル

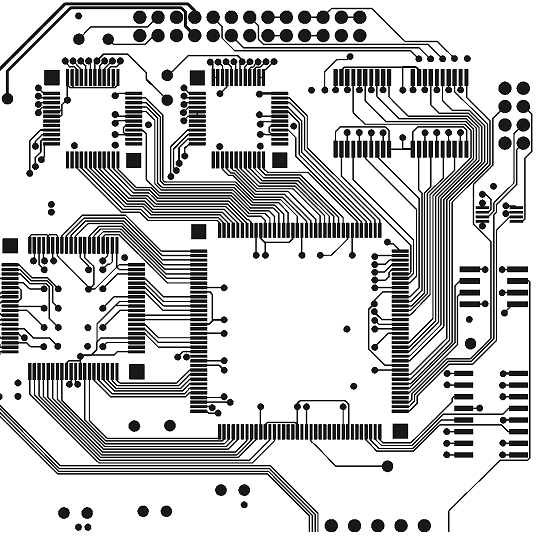

マスタ情報

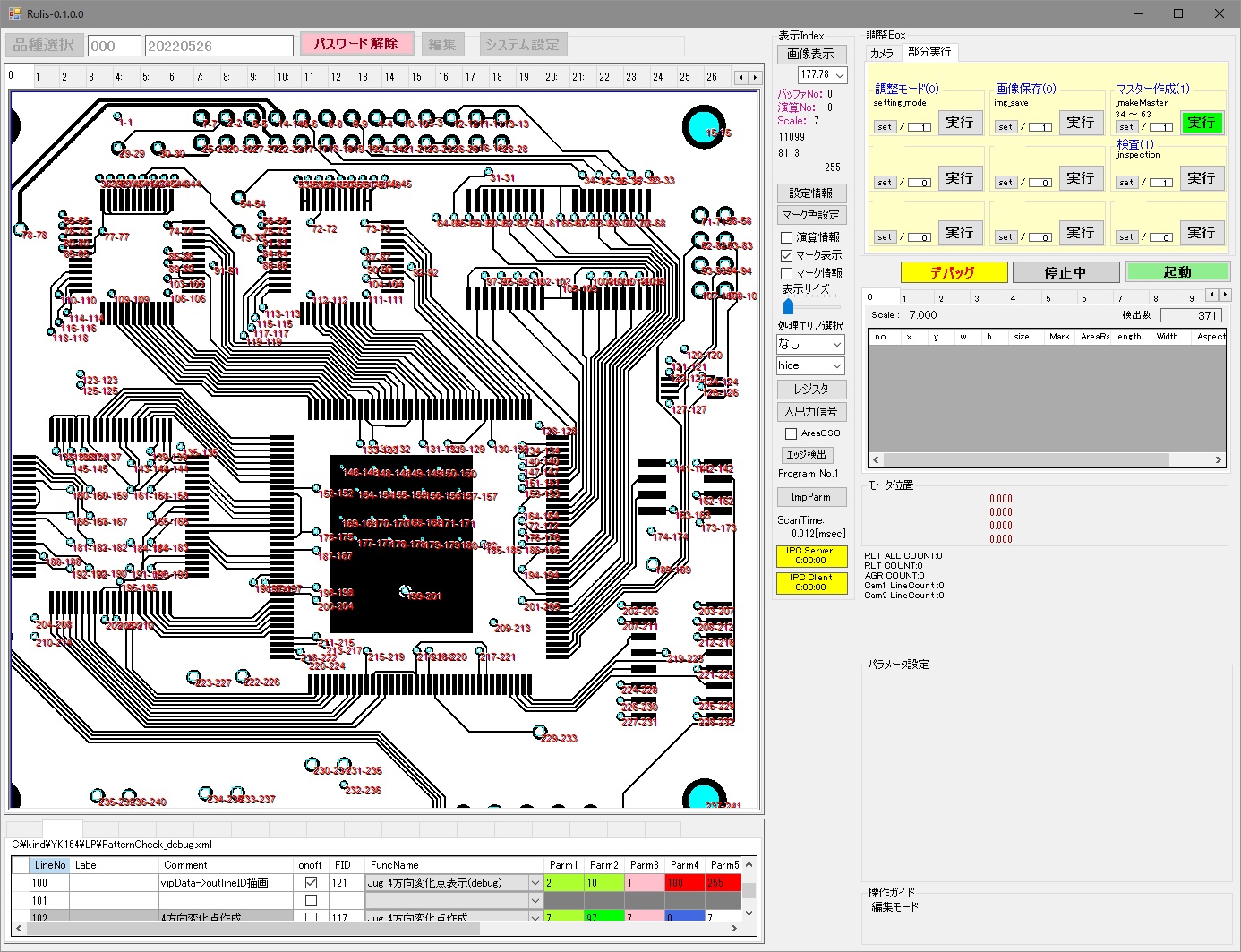

ＮＧ検出画面

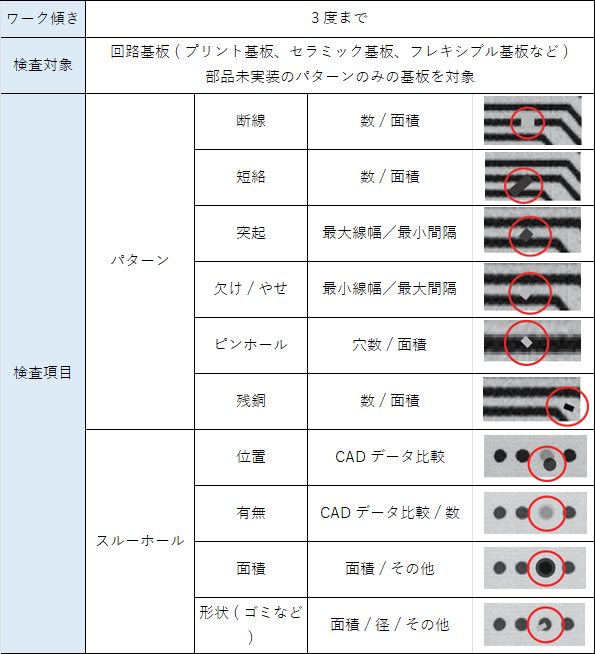

検査項目

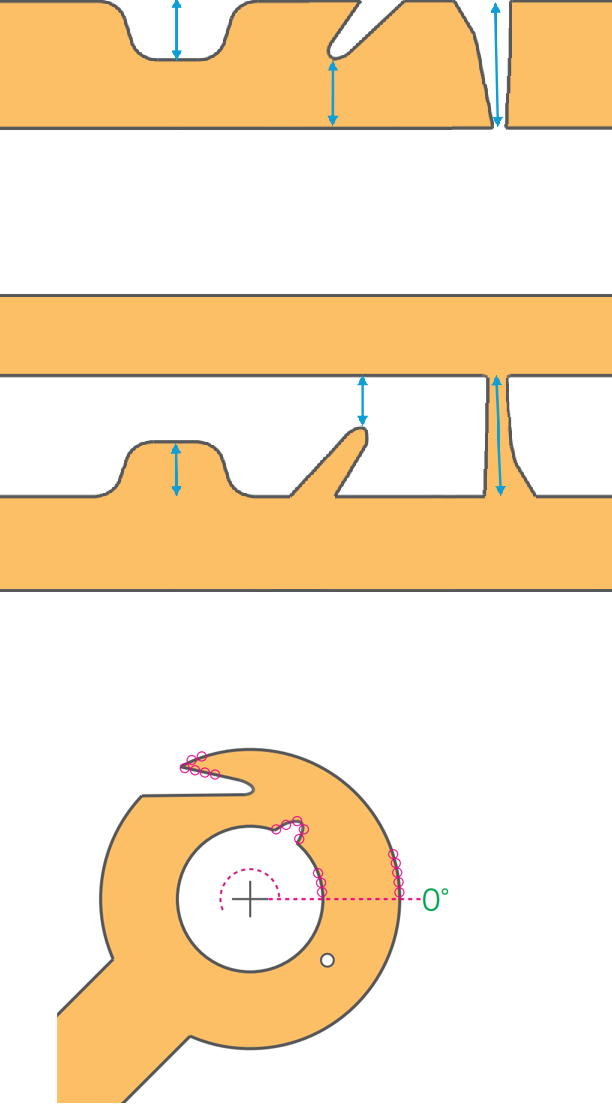

検査概略図
画像処理機能
２値化処理 CCD1pixel毎の感度ムラと光源ムラをシェーディング補正し２値化
画像圧縮 独自の変化点処理により元画像の１％未満にデータ圧縮
面積演算 圧縮データのもとに超高速ラベリング
検査マスタデータ作成
スキャン画像、ガーバーデータ、CADデータから作成
対応ガーバーデータ 拡張ガーバ(RS-274X)
標準ガーバ RS-274-D アパーチャリスト
パターンＮＧ検出
断線/短絡/欠け/突起/残銅/ピンホールなど
画像保存
種類 生画像・２値化画像・BIT画像からの選択
保存条件：ＯＫ／ＮＧ／全数 から選択

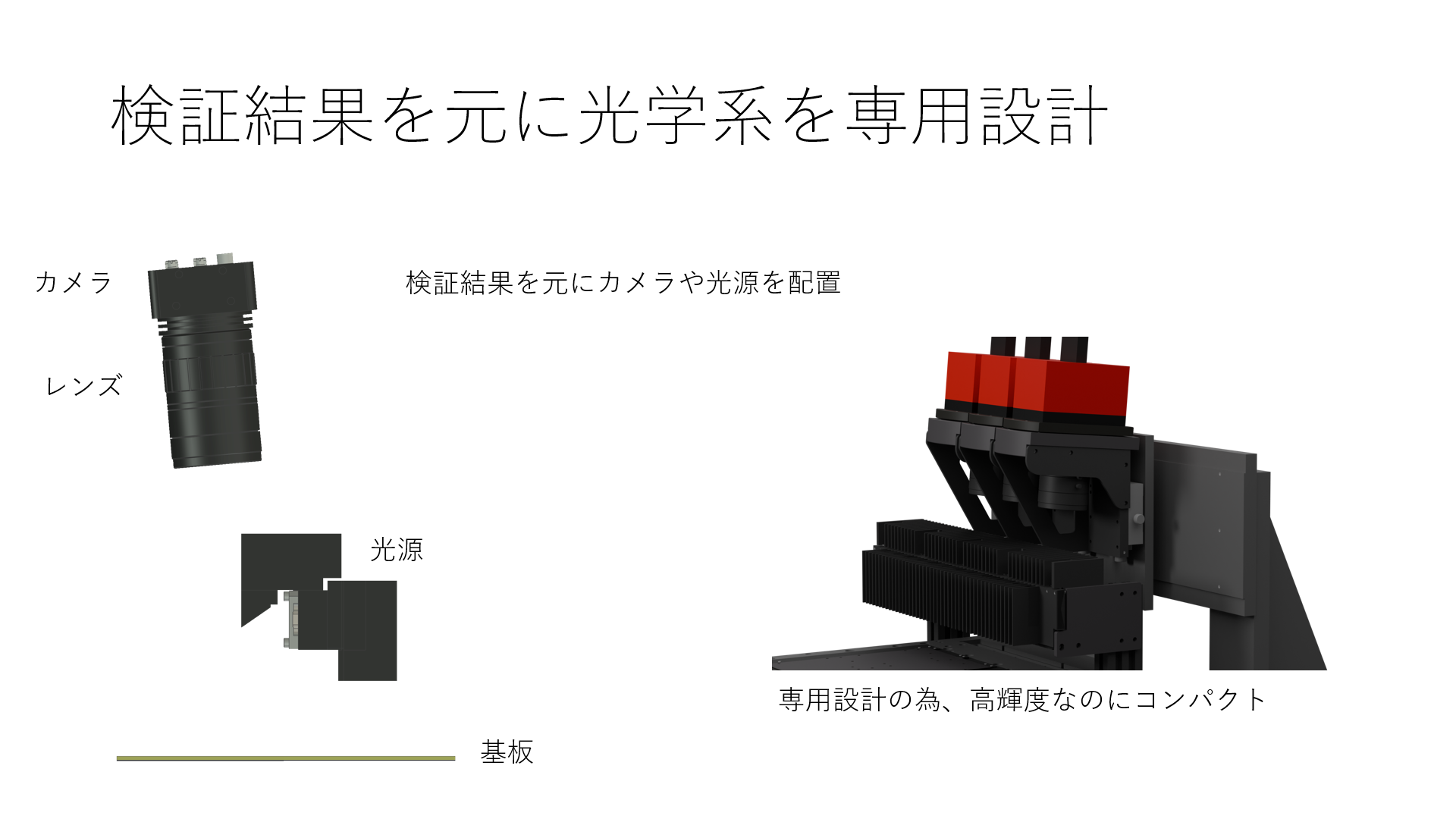

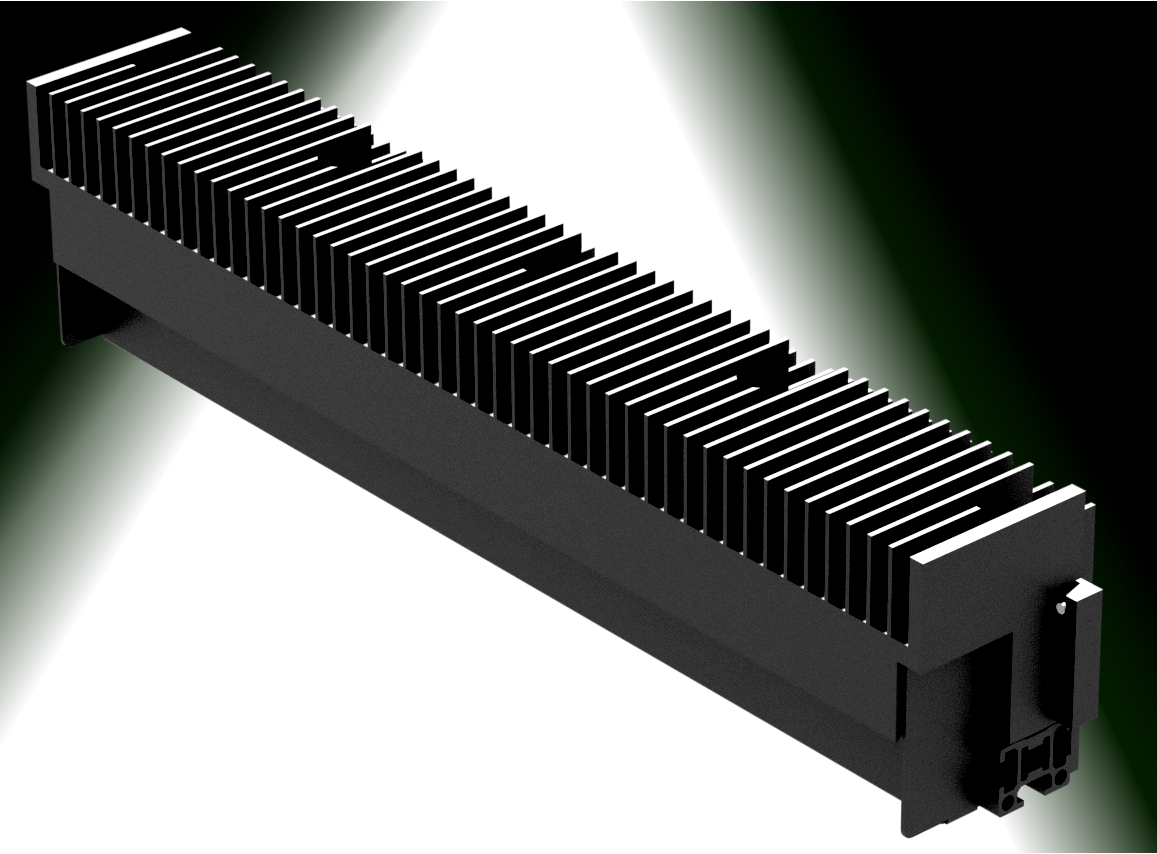

専用光源
対象ワーク、使用するレンズを考慮し
専用で光源を設計・製作
光学系の検証

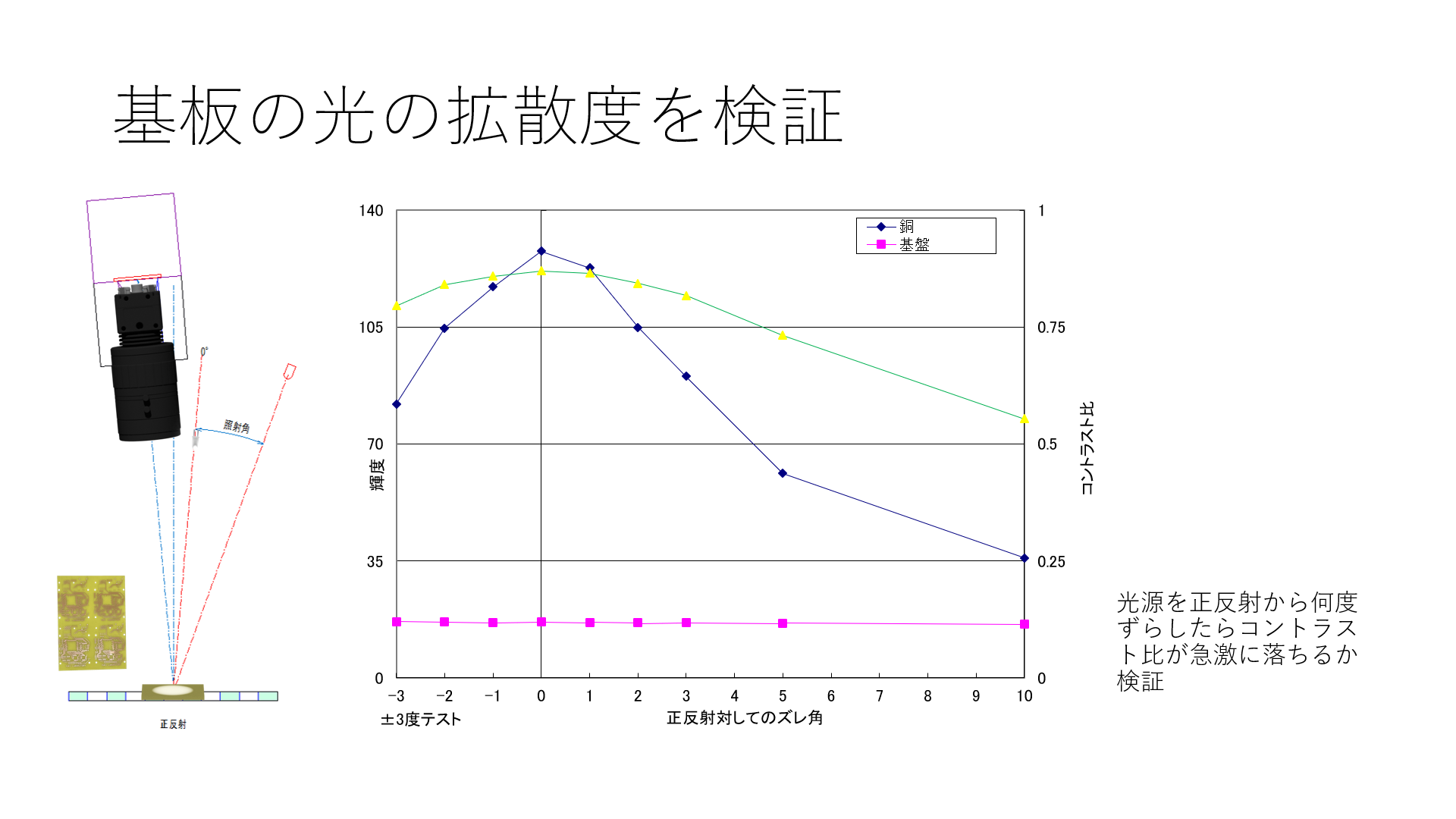

基板の拡散度

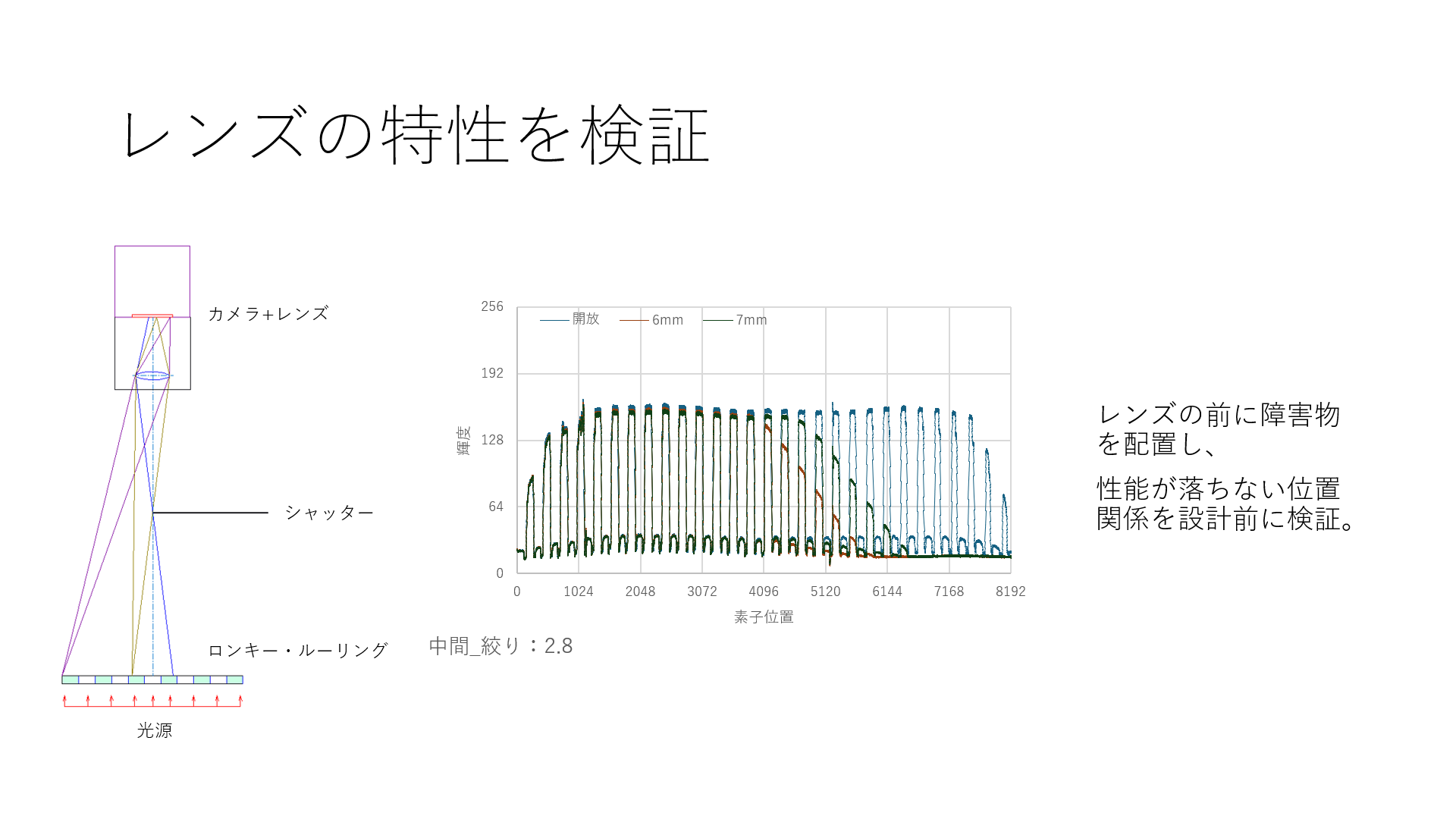

レンズ特性

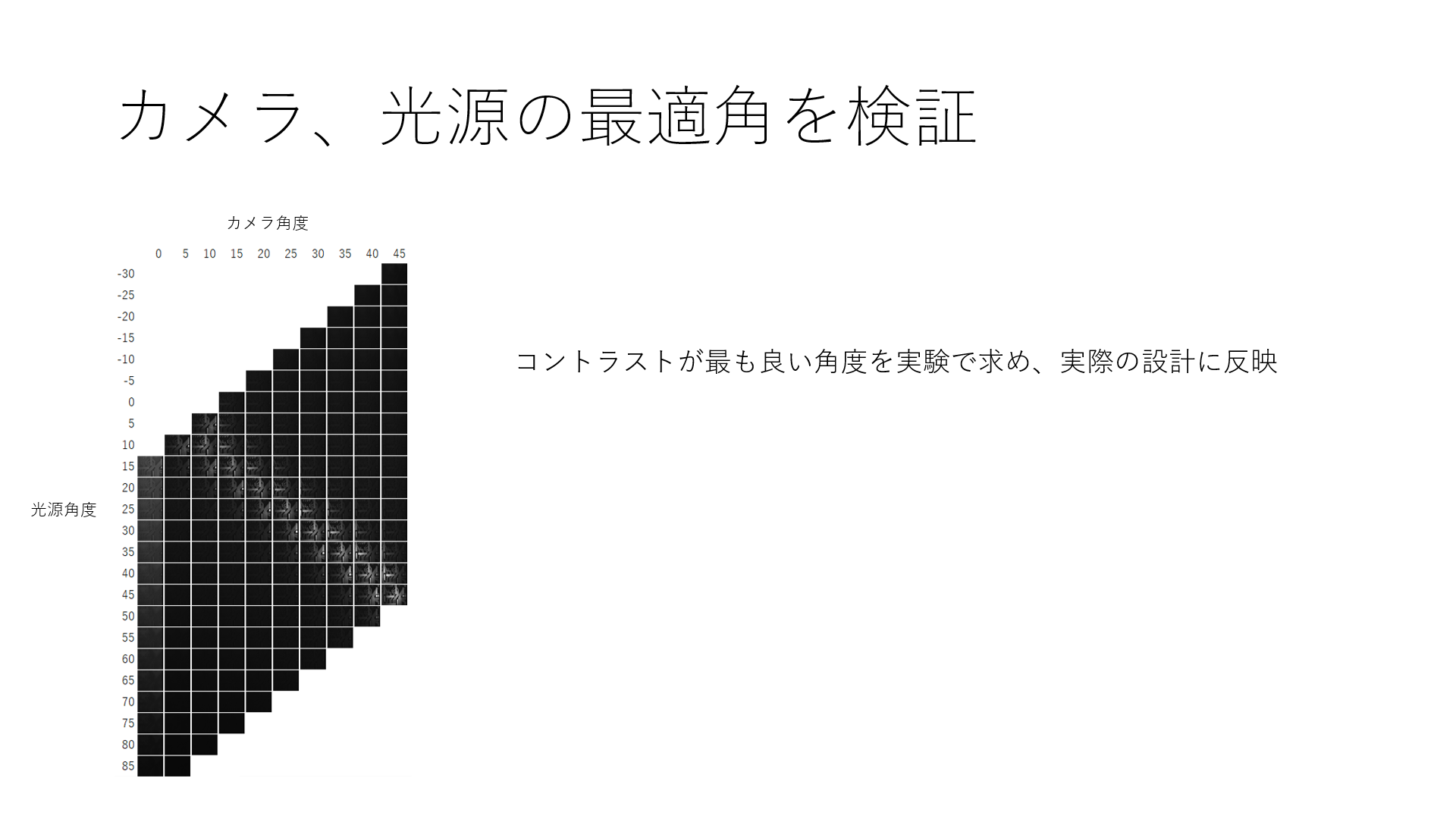

光源とカメラの最適角
最適化して専用設計

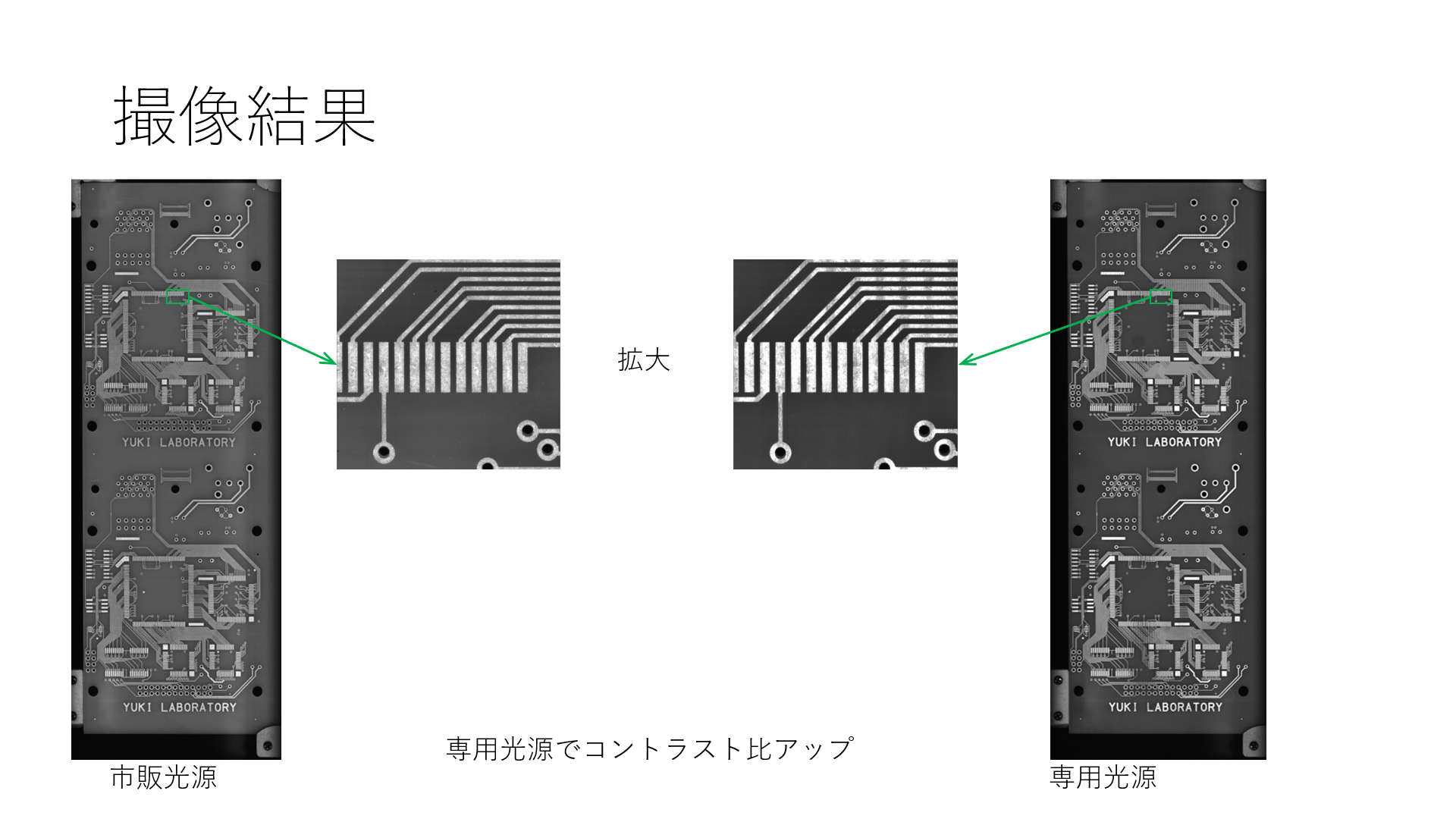

撮像比較
