フレーム

26Kフレーム

26Kフレーム

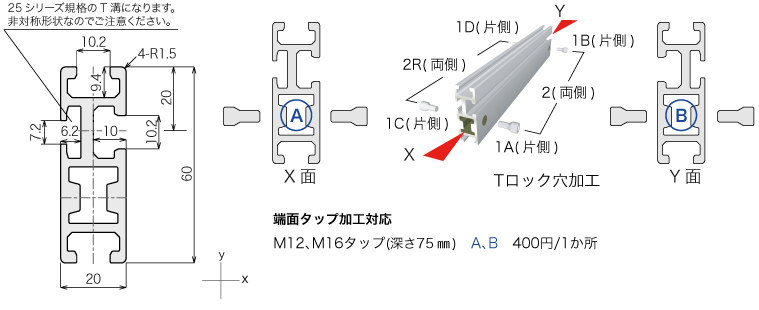

20×60mm アルミフレーム　中・重構造のパネル・扉枠に適しています。

※現在のフレーム在庫がなくなり次第、材質を変更させていただきます。
　A6005C-T5 → A6063S-T5

説明：26Kフレーム

F26K－－－

切断長さ　（最小単位 0.1）		mm
最大切断寸法		3940.0
最小切断寸法	穴加工無しの場合	10.0
	片側穴加工の場合	40.0
	両側穴加工の場合	55.0

m　単　価	￥1,790／m
切断費	￥110
穴加工費	￥100／片側

端面タップ加工　最小フレーム寸法　mm
呼び径	片側加工	両側加工
M12・M16	115.0	230.0

NG加工指示
穴加工 1C/1A と	端面タップ加工 A12, A16 は重複して加工できません
穴加工 1D/1B と	端面タップ加工 B12, B16 は重複して加工できません
穴加工 2/2R と	端面タップ加工 A12, A16, B12, B16 は重複して加工できません

備　考／コメント　

仕　　様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.42kg/m
断面積	524mm²
断面係数	Zx = 4,850mm³
	Zy = 2,460mm³
断面2次モーメント	Ix = 149,300mm⁴
	Iy = 25,100mm⁴

適合製品
エンドキャップ26用	EP26	￥130
エンドキャップ26用シルバー色	EP26S	￥130
テーパーボルト40	TB40	￥38
鉄Tロック40	TL4F	￥130
鉄Tロック40　導通タイプ	TL4E	￥145
鉄後入れTロック40	TL4X	￥130
後入れTロック40(直角)	TA40	￥100
後入れTロック40(平行)	TP40	￥100
後入れTロック25-40接続タイプ	TX25	￥90
Iロック40	IL40	￥400
Tロック用下穴冶具40	JS40	￥1,450

数　量　
