フレーム

412フレーム

412フレーム

40×120mm アルミフレーム　強度の必要な構造物の梁に適しています。

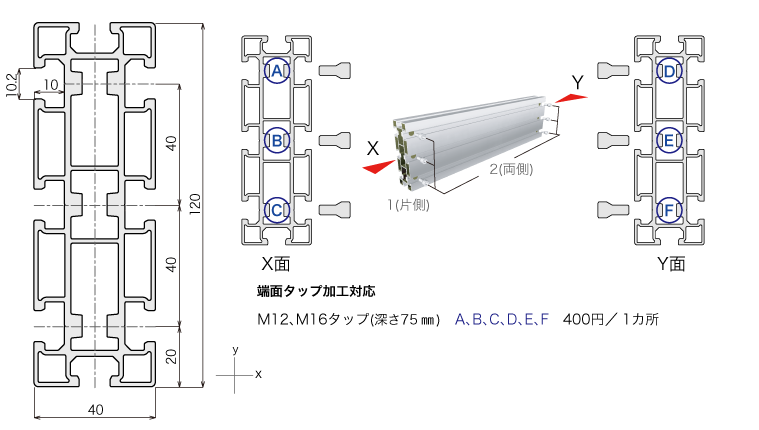

説明：412フレーム

F412－－－

端面タップ加工（X面）
A	なし M12 M16
B	なし M12 M16
C	なし M12 M16

端面タップ加工（Y面）
D	なし M12 M16
E	なし M12 M16
F	なし M12 M16

切断長さ　（最小単位 0.1）		mm
最大切断寸法		3940.0
最小切断寸法	穴加工無しの場合	10.0
	片側穴加工の場合	40.0
	両側穴加工の場合	55.0

m　単　価	￥4,460／m
切断費	￥160
穴加工費	￥200／片側

端面タップ加工　最小フレーム寸法　mm
呼び径	片側加工	両側加工
M12・M16	115.0	230.0

NG加工指示
穴加工 1 と	端面タップ加工 A12, B12, C12, A16, B16, C16 は重複して加工できません
穴加工 2 と	端面タップ加工 A12, B12, C12, A16, B16, C16, D12, E12, F12, D16, E16, F16 は重複して加工できません

備　考／コメント　

仕　　様
材質	A6005C-T5
表面処理	白アルマイト
質量	3.55kg/m
断面積	1,314mm²
断面係数	Zx = 29,130mm³
	Zy = 10,020mm³
断面2次モーメント	Ix = 1747,700mm⁴
	Iy = 200,300mm⁴

適合製品
エンドキャップ412用	E412	￥260
エンドキャップ412用シルバー色	E412S	￥260
テーパーボルト40	TB40	￥38
鉄Tロック40	TL4F	￥130
鉄Tロック40　導通タイプ	TL4E	￥145
鉄後入れTロック40	TL4X	￥130
後入れTロック40(直角)	TA40	￥100
後入れTロック40(平行)	TP40	￥100
後入れTロック25-40接続タイプ	TX25	￥90
Iロック40	IL40	￥400
Tロック用下穴冶具40	JS40	￥1,450

数　量　
