44Eフレーム

44Eフレーム

40×40mm アルミフレーム　F23M、F33M、F34Kとの組合わせに適しています。

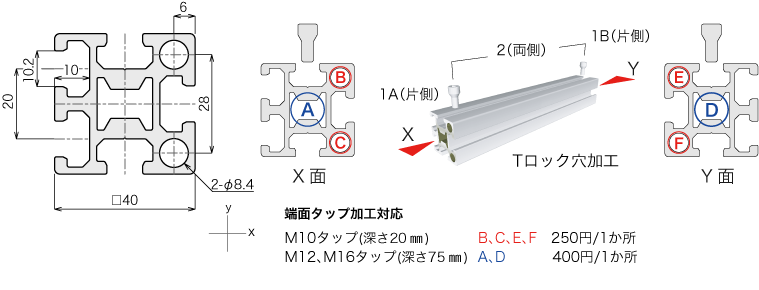

説明：44Eフレーム

F44E－－－

端面タップ加工（X面）
A	なし M12 M16
B	なし M10
C	なし M10

端面タップ加工（Y面）
D	なし M12 M16
E	なし M10
F	なし M10

切断長さ　（最小単位 0.1）		mm
最大切断寸法		3940.0
最小切断寸法	穴加工無しの場合	10.0
	片側穴加工の場合	40.0
	両側穴加工の場合	55.0

m　単　価	￥2,200／m
切断費	￥120
穴加工費	￥100／片側

端面タップ加工　最小フレーム寸法　mm
呼び径	片側加工	両側加工
M10	50.0	50.0
M12・M16	115.0	230.0

NG加工指示
穴加工 1A と	端面タップ加工 A12, A16 は重複して加工できません
穴加工 1B と	端面タップ加工 D12, D16 は重複して加工できません
穴加工 2 と	端面タップ加工 A12, A16, D12, D16 は重複して加工できません

備　考／コメント　

仕　　様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.72kg/m
断面積	639mm²
断面係数	Zx = 4,690mm³
	Zy = 4,370mm³
断面2次モーメント	Ix = 93,900mm⁴
	Iy = 90,600mm⁴

適合製品
エンドキャップ44用	EP44	￥130
EP44STB40
鉄Tロック40	TL4F	￥130
鉄Tロック40　導通タイプ	TL4E	￥145
鉄後入れTロック40	TL4X	￥130
後入れTロック40(直角)	TA40	￥100
後入れTロック40(平行)	TP40	￥100
後入れTロック25-40接続タイプ	TX25	￥90
Iロック40	IL40	￥400
Tロック用下穴冶具40	JS40	￥1,450

数　量　
