44Rフレーム

44Rフレーム

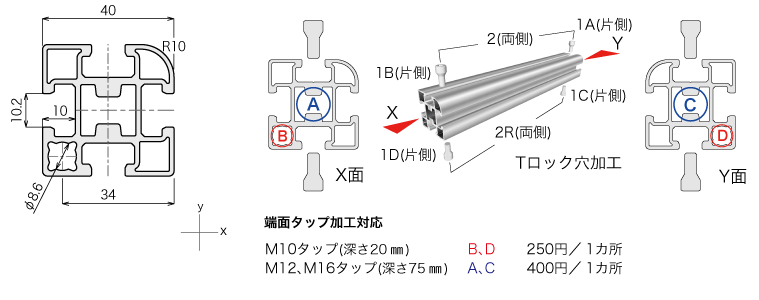

40×40mm アルミフレーム　角R仕様のアルミフレームです。

説明：44Rフレーム

F44R－－－

切断長さ　（最小単位 0.1）		mm
最大切断寸法		3940.0
最小切断寸法	穴加工無しの場合	10.0
	片側穴加工の場合	40.0
	両側穴加工の場合	55.0

m　単　価	￥1,680／m
切断費	￥120
穴加工費	￥100／片側

端面タップ加工　最小フレーム寸法　mm
呼び径	片側加工	両側加工
M10	50.0	50.0
M12・M16	115.0	230.0

NG加工指示
穴加工 1A/1C と	端面タップ加工 C12, C16 は重複して加工できません
穴加工 1B/1D と	端面タップ加工 A12, A16 は重複して加工できません
穴加工 2/2R と	端面タップ加工 A12, A16, C12, C16 は重複して加工できません

備　考／コメント　

仕　　様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.36kg/m
断面積	503mm²
断面係数	Zx = 3,585mm³
	Zy = 3,457mm³
断面2次モーメント	Ix = 74,060mm⁴
	Iy = 71,142mm⁴

適合製品
エンドキャップ44R用	E44R-T3	￥130
エンドキャップ44R用	E44R-T10	￥160
テーパーボルト40	TB40	￥38
鉄Tロック40	TL4F	￥130
鉄Tロック40　導通タイプ	TL4E	￥145
鉄後入れTロック40	TL4X	￥130
後入れTロック40(直角)	TA40	￥100
後入れTロック40(平行)	TP40	￥100
後入れTロック25-40接続タイプ	TX25	￥90
Iロック40	IL40	￥400
Tロック用下穴冶具40	JS40	￥1,450

数　量　
