25Lフレーム

25Lフレーム

25×25mm アルミフレーム　25シリーズのスタンダードタイプです。

説明：25Lフレーム

F25L－－－

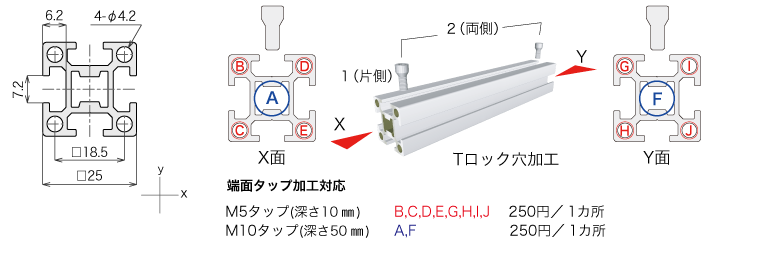

端面タップ加工（X面）
A	なし M10
B	なし M5
C	なし M5
D	なし M5
E	なし M5

端面タップ加工（Y面）
F	なし M10
G	なし M5
H	なし M5
I	なし M5
J	なし M5

切断長さ　（最小単位 0.1）		mm
最大切断寸法		3940.0
最小切断寸法	穴加工無しの場合	10.0
	片側穴加工の場合	25.0
	両側穴加工の場合	35.0

m　単　価	￥740／m
切断費	￥90
穴加工費	￥70／片側

端面タップ加工　最小フレーム寸法　mm
呼び径	片側加工	両側加工
M5	50.0	50.0
M10	80.0	160.0

NG加工指示
穴加工 1 と	端面タップ加工 A10 は重複して加工できません
穴加工 2 と	端面タップ加工 A10, F10 は重複して加工できません

備　考／コメント　

仕　　様
材質	A6005C-T5
表面処理	白アルマイト
質量	0.630kg/m
断面積	233mm²
断面係数	Zx = 1,176mm³
	Zy = 1,155mm³
断面2次モーメント	Ix = 14,700mm⁴
	Iy = 14,440mm⁴

適合製品
エンドキャップ25用	EP25	￥100
エンドキャップ25用シルバー色	EP25S	￥100
テーパーボルト25	TB25	￥30
鉄Tロック25	TL2F	￥100
TL25
鉄後入れTロック25-25接続タイプ	TL2X	￥110
後入れTロック25-40接続タイプ	TX25	￥90
Iロック25	IL25	￥350
Tロック用下穴冶具25	JS25	￥1,000

数　量　
