【F48M】48Mフレーム LECO SHOPで購入
2D data
3D data
F48M 技術データ
- 断面積
- 1,332mm²
- 断面係数
- Zx=20,300mm³ Zy=10,100mm³
- 断面2次モーメント
- lx=814,000mm⁴ ly=203,000mm⁴
技術資料集のダウンロードこちらから → レコフレーム技術資料(PDF)

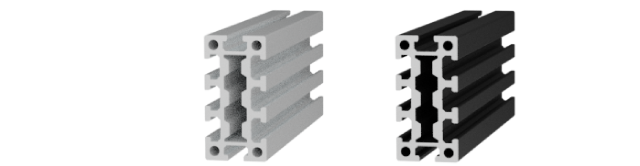

40x80mm断面のストロングタイプフレームです。
info F48Mフレームは長尺特注対応が可能です。
ご購入金額にかかわらず、別途送料が発生します。
※長さ・受注量により送料が変わる為、都度お見積りとなります。
※LECO SHOPでのご購入はできません。
※切断面、穴加工面にアルマイト処理はありません。 LECO SHOPで購入
※その他のフレーム・加工面へのアルマイト処理については特注対応可。

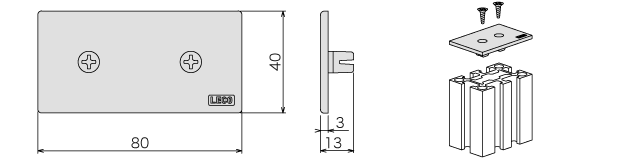

- 適合エンドキャップ
- EP48・EP48S ¥200

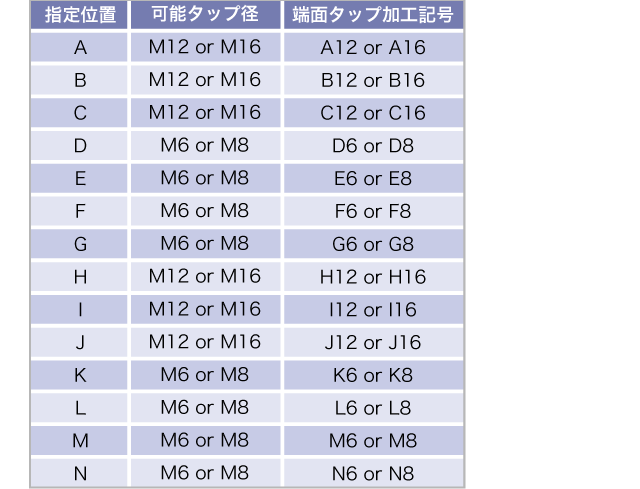

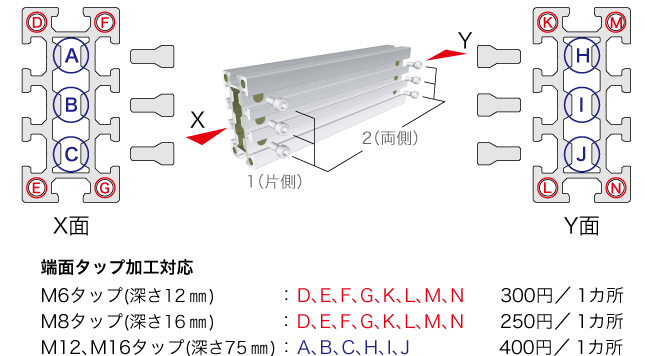

- 端面タップ加工
- ねじ込み式のアジャスター・キャスターの取り付けが可能です
※1 端面タップ加工について
※M6タップ:インサート加工(M6×1.0-2D SUS304)
※端面タップ加工 最小フレーム寸法
Tロッククリップ(付属品)
縦柱にTロックを保持できます。
Tロッククリップは、Tロック穴加工有りの66S,48L,48M,412フレームに付属します。
■40シリーズ 中・重構造用アルミフレーム
:白アルマイト仕様のみ
:白アルマイト・黒アルマイト仕様あり
settings:長尺特注対応フレーム(白アルマイト仕様のみ)
F23M 20×30mm ¥970/m | F24H 20×40mm ¥1,100/m | F24K 20×40mm ¥1,100/m |
F24M 20×40mm ¥1,170/m | F33M 30×30mm ¥1,310/m | F43K 30×40mm ¥1,680/m |
F44F 40×40mm ¥1,520/m | F44L 40×40mm ¥1,900/m | settings F44M 40×40mm ¥2,390/m |
F44R 40×40mm ¥1,680/m | F44J 40×40mm ¥2,030/m | F44K 40×40mm ¥1,950/m |
F46F 40×60mm ¥2,360/m | F46L 40×60mm ¥2,960/m | settings F46M 40×60mm ¥3,400/m |
F26K 20×60mm ¥1,790/m | F26M 20×60mm ¥1,730/m | F40A 40×54.7mm ¥1,950/m |
settings F48L 40×80mm ¥3,020/m | settings F48M 40×80mm ¥4,280/m | settings F412 40×120mm ¥4,460/m |
F66S 60×60mm ¥3,990/m | F66C 60×60mm ¥3,360/m |
F34K 30×40mm ¥1,680/m | F34E 30×40mm ¥1,700/m | F44E 40×40mm ¥2,200/m |
F43W 30×40mm ¥1,740/m | F44G 40×40mm ¥2,070/m |
