ROLIS camshaft 楕円形状ワーク対応モデル

■特徴

ワーク回転とカメラの位置関係を同期制御することにより、カムシャフトなどの楕円形状のワークにも対応可能となりました。

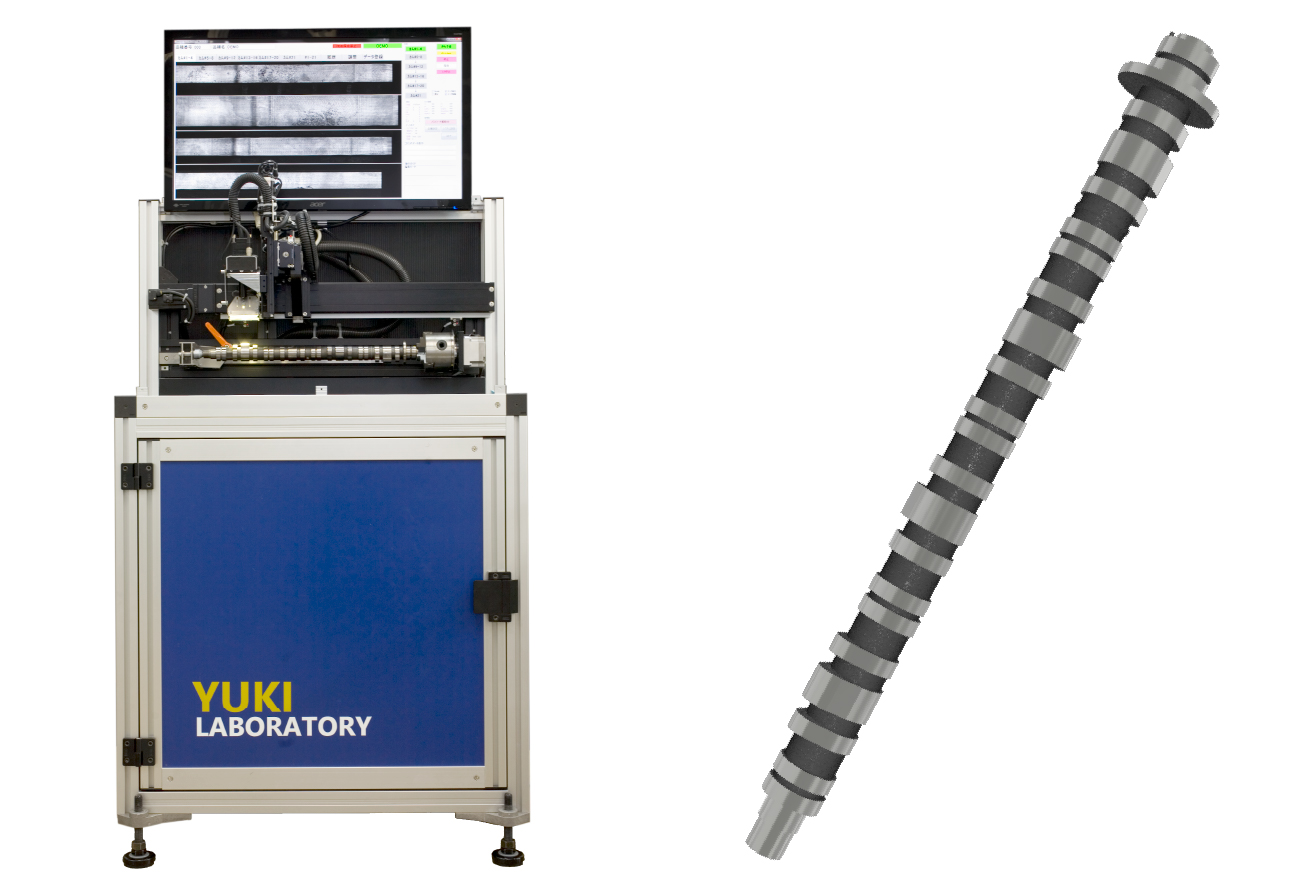

カムシャフト外観検査装置DEMO機

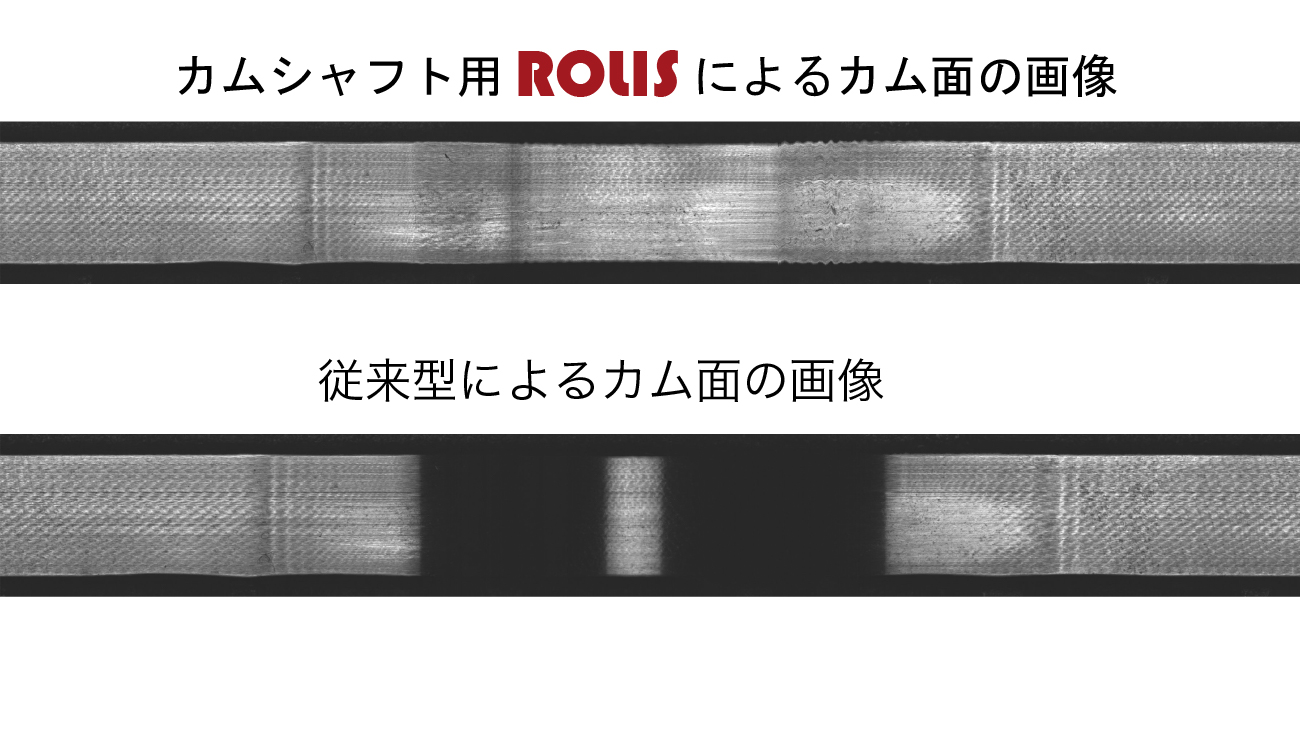

カムシャフト撮像比較

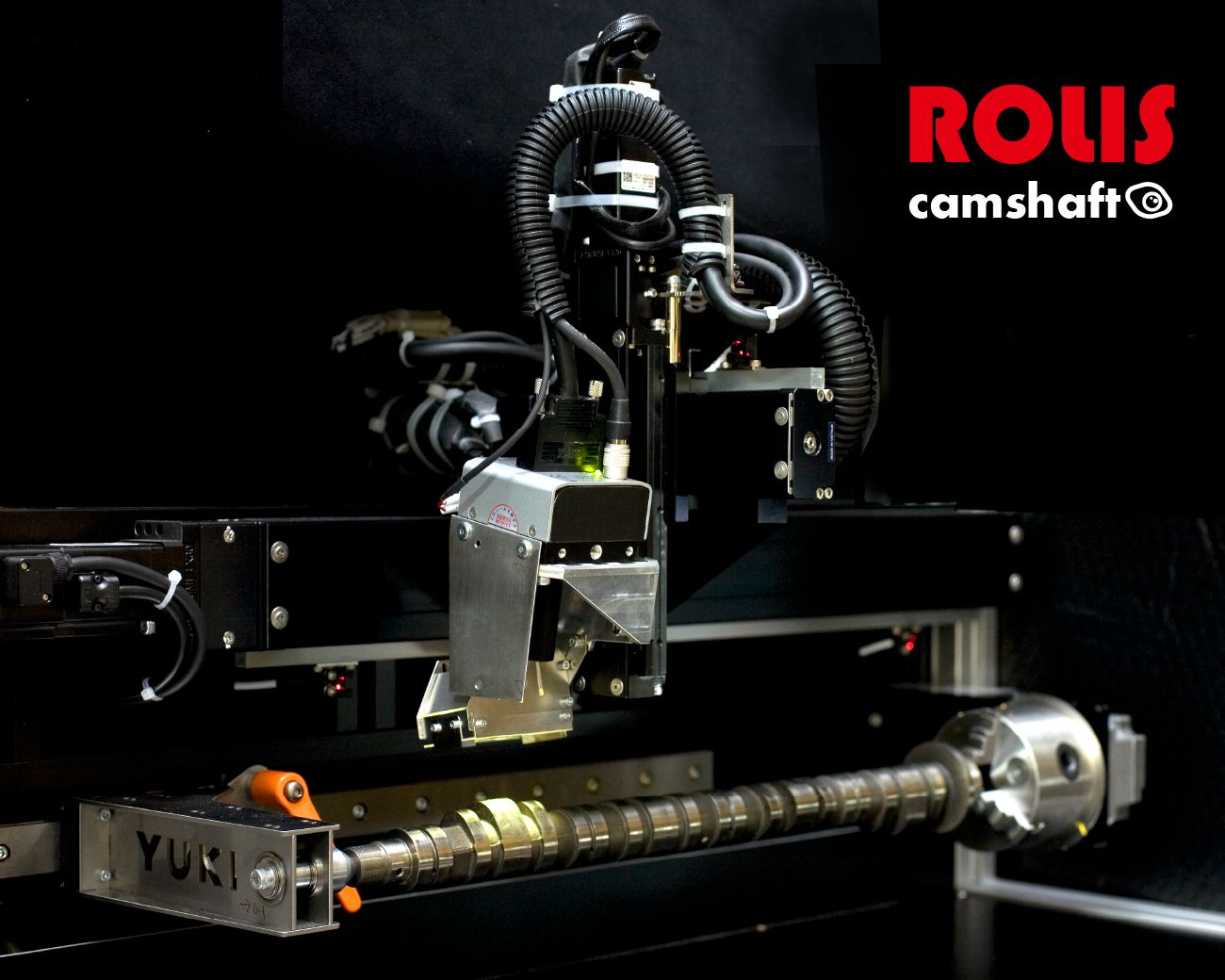

カムシャフト外観検査装置DEMO機

カム研削面、及びジャーナルに発生する鋳巣・打痕・ビビリなどの加工不良の検査を行います。


■カム形状の登録
カムリフト量からの形状データ入力
レーザー変位計によるプロフィール自動取得(オプション)

■仕様
パソコンによる制御・撮像
カメラ前後・カメラ上下・カメラ左右・カム軸回転 の4軸同時制御
分解能 約14μm
撮像幅 30mm
サイクルタイム 最短0.8秒/1カム

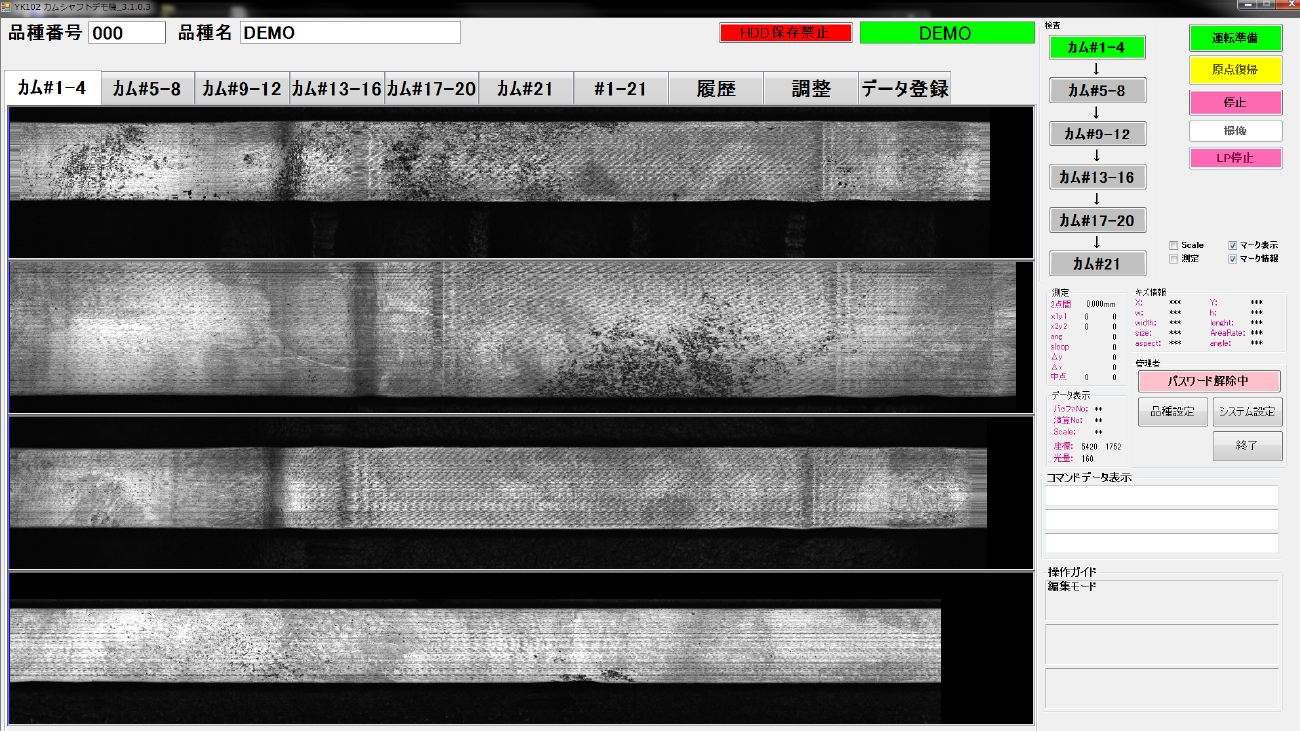

検査画面
検査画面
